全国销售热线
18653670977
![$v['title']}](/uploads/2016/12/260843417850.jpg)

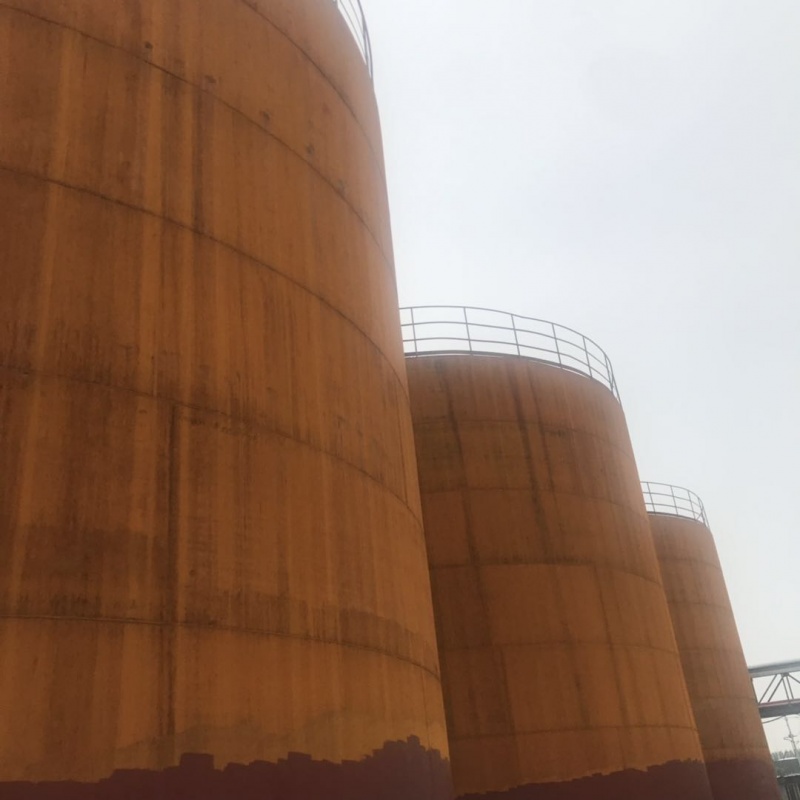

原油储罐底板内壁的腐蚀首要是由原油堆积污水、污泥引起的电化学腐蚀和细菌腐蚀。堆积水来源于冷凝水、压舱水、雨水和采油回灌水等，少则200一300mm。多则可达800 mm,因为堆积水 中具有较高的盐含量和一定的温度(40一70℃)，因而腐蚀性较高。罐底原油堆积污水的pH值一般在7以上，底子呈中性，在此范围H+对腐蚀速率影响不大，首要的阴极去极化剂为水中的溶解氧和硫酸盐恢复菌作用下的SO2-4。罐底堆积水中C1-质量浓度一般是几个或几十个g/L, Cl-半径小，对金属吸附能力和穿透力强， 能够损坏钢铁表面的氧化膜，构成可溶氯化物，加快腐蚀，一同构成点蚀源，点蚀孔内发生自催化酸化作用而不断发展加深。
