一、为什么不能直接安装在油罐上？

1. 引爆风险：油罐（尤其是储存汽油、柴油等易燃易爆介质的储罐）罐顶可能存在可燃蒸气与空气的混合气体。若避雷针直接固定在罐壁 / 罐顶，雷击中时产生的高电压放电、雷电流热效应，可能点燃罐内可燃蒸气，引发爆炸。
2. 电位反击：雷电流通过罐体传导时，会导致罐体电位瞬间升高，与周边设备（如阀门、仪表、管道）形成电位差，产生火花放电，同样可能引爆可燃介质。
3. 结构损坏：雷电流的机械冲击力（电动力）可能损坏油罐的密封结构（如罐顶密封圈）、防腐层，导致介质泄漏。

二、油罐防雷的正确安装方式（按储罐类型分类）

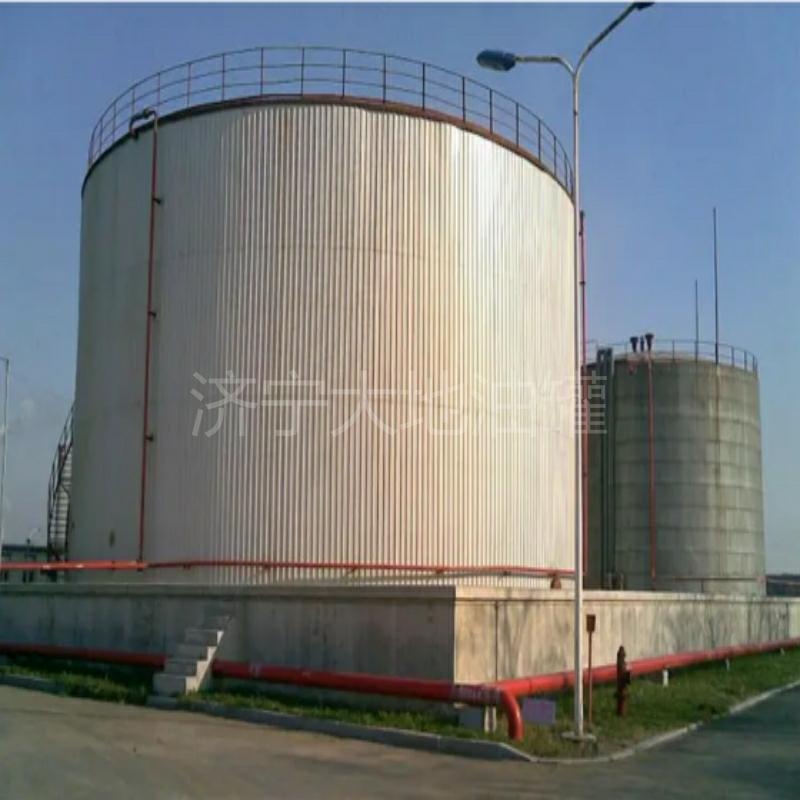

1. 大型立式圆筒形储罐（常见于化工、油库，容积≥1000m³）

• 推荐方案：独立避雷针
  • 安装位置：设置在油罐外侧独立基础上，与油罐外壁的水平距离≥3m，垂直距离≥2m（或通过 “滚球法” 计算确保安全距离）。
  • 保护范围：通过滚球法（滚球半径按一类防雷建筑物取 30m）确保避雷针的保护范围覆盖整个油罐（包括罐顶、罐壁及周边 10m 内的附属设备，如泵、阀门、仪表柜）。
  • 接地要求：避雷针的接地系统需独立设置（或与油罐接地网共用，但接地电阻≤4Ω），接地极与油罐基础的水平距离≥3m，避免雷电流反击。

2. 小型储罐 / 罐组（容积＜1000m³，或露天布置的卧式储罐）

• 推荐方案：罐顶避雷带 + 短针
  • 避雷带敷设：沿罐顶边缘环形敷设（材质为热镀锌圆钢，直径≥12mm；或扁钢，截面≥100mm²），与罐顶金属构件（如人孔、透光孔、量油孔）可靠焊接（焊接长度≥6 倍钢筋直径），形成等电位体。
  • 短针设置：在避雷带上每隔 1-2m 焊接一支短针（高度≥0.5m，材质同避雷带），确保罐顶无保护盲区。
  • 接地要求：避雷带通过 2 根以上引下线（对称布置）连接至接地网，引下线与油罐壁的水平距离≥1m，接地电阻≤4Ω（易燃易爆介质储罐强制要求）。

3. 特殊情况：内浮顶储罐

• 内浮顶储罐的罐顶为固定顶 + 内浮盘（密封性能较好，可燃蒸气泄漏量低），可采用 “罐顶避雷带 + 短针” 方案，无需设置独立避雷针，但需满足：
  • 内浮盘与罐壁之间的密封装置需可靠接地；
  • 避雷带与内浮盘的金属部分通过柔性导体连接，确保浮盘升降时仍保持等电位。

三、关键规范要求（核心条款）

1. 防雷等级：储存易燃易爆介质的油罐属于一类防雷建筑物，需满足 “防直击雷、防感应雷、防雷电波侵入” 三重保护。
2. 安全距离：独立避雷针与油罐的水平距离≥3m，垂直距离≥2m；若采用滚球法计算，保护范围需完全覆盖油罐（滚球半径 30m）。
3. 接地系统：
   • 避雷针 / 避雷带的接地极与油罐接地网可共用，但接地电阻≤4Ω；
   • 引下线数量≥2 根，对称布置，间距≤18m；
   • 油罐本体（罐壁、罐底）需与接地网可靠连接，确保整体等电位。
4. 禁止条款：严禁将避雷针直接焊接在油罐罐壁、罐顶或储罐附件（如阀门、法兰、仪表接口）上。

四、常见误区纠正

1. 误区：“油罐是金属的，本身就是避雷针，无需额外安装”

   纠正：金属罐体确实能引雷，但无法将雷电流安全导地，反而会成为 “引雷体”，导致雷电流集中在罐体，引发爆炸或电位反击，必须通过专用防雷装置和接地系统导泄雷电流。
2. 误区：“避雷针安装越高越好”

   纠正：避雷针高度需通过滚球法计算，过高可能导致保护范围重叠或超出规范要求，过低则无法覆盖油罐，需结合储罐尺寸、周边环境精准设计。

五、总结

• 大型油罐：采用独立避雷针，设置在罐外独立基础，确保保护范围覆盖全罐；
• 小型油罐 / 内浮顶罐：采用罐顶避雷带 + 短针，与罐体金属部分等电位连接，可靠接地。
